DUST COLLECTOR
집진기에 배출되는 공기는 필터에 의해 여과되고, 필터 청소, 교체가 용이하며 별도의 조작 없이 사용이 가능합니다.
Home >
제품소개>
정제,캡슐 코팅기
정제,캡슐 코팅기

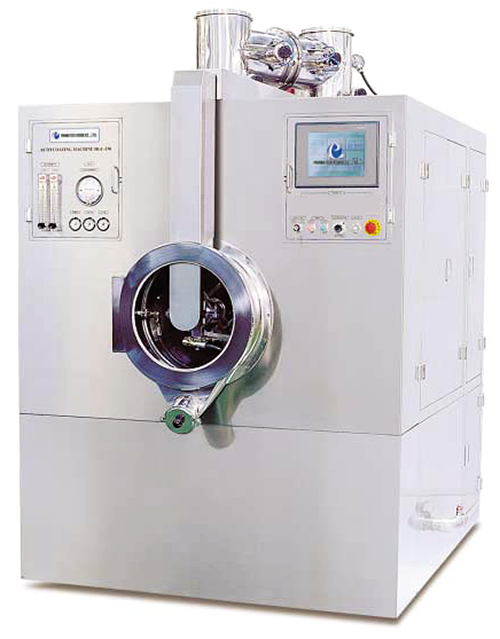

Automatic Coating System
- 밀폐용 코팅 구조는 혼합과 건조를 위한 최고의 조건을 제공합니다. 코팅과 건조과정 공정시간을 절약해주고 코팅을 효율적으로 해줍니다.
- 코팅 팬 내부의 알약을 덤블링 및 혼합 시켜 떨어뜨림으로서 알약이 균일한 코팅이 되며 열풍이 장착되어
제품 건조 및 코팅이 균일하게 잘된다. - 열교환기와 집진기는 메인기계의 터치스크린에서 풍량과 온도를 제어 가능합니다.
- 스프레이되는 액의 공급량과 입자 크기를 제어합니다.
- 조작판넬에서 공급되는 air량을 조절 및 확인이 가능합니다.
- 정제 배출 모드로 어떠한 손실 없이 단순한 작동으로 배출이 가능합니다.
- 팬 내부 세척 프로그램으로 자동 및 수동으로 청소가 이루어집니다.
- 필름 코팅과 당 코팅을 모드 변경으로 작업 가능합니다.
- 기계의 커버는 SUS304 제작되었고, 제품과 접촉되는 부품은 SUS316L 재질의 판재로 제작되어 GMP 규정이 적용됩니다.
기계는 크게 나누어서 다음의 9 part로 구성되어 있다.
- 1. Coating Pan
- 2. Control part
- 3. Spray gun & Pump part
- 4. Damper part
- 5. Solution tank part
- 6. Heat exchanger part
- 7. Dust Collector
- 8. Pneumatic panel part
- 9. W.I.P Part
HEAT EXCHANGER
Pre, Medium Filter를 거쳐 스팀 또는 전기코일 시스템으로 공기를 가열하고 Hepa Filter에서 최종 정화하여 코팅팬 내부로 유입 되며, 온도는 센서에 의해 제어됩니다.
SOLUTION TANKS
Air 모터를 사용하여 전기 합선에 의한 폭발을 방지하였습니다. 공정에 따라 당 & 필름용 탱크가 있고 당의용 탱크는 장시간 작업에 용액의 온도를 유지 시켜주는 장치가 있습니다.
CONTROL PANEL OF TOUCH-SCREEN TYPE (PKG-130)
10.1인치 터치스크린으로 모든 작업의 작동이 가능하며, 생산 제품의 공정을 입력하여 자동모드에서 같은 조건으로 생산이 가능합니다.

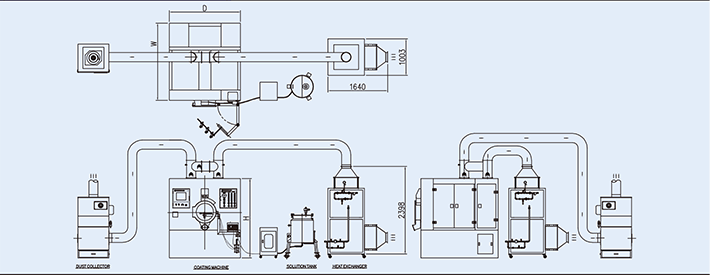

Installation Lay-Out

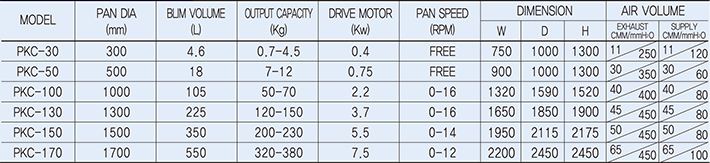

Specification
